顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  装配线具体步骤及提前准备点方式。  ①把其中壳的压气机端朝上,将扭簧卡环装到压气机端滚动的轴承型号座孔后侧环槽中,要留意不要再碰伤轴孔。后来放置抹上除污发动机机油的滚动滚动的轴承型号,转矩环再置入另外一只扭簧卡环。在装滚动滚动的轴承型号时,要要留意把外侧有油槽的另一端朝上。在每一位扭簧卡环置入后,均要常规检查卡环会不会是完全打开环井内。

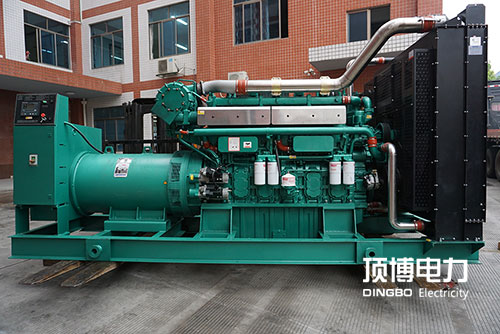

广西顶博发电机组制造的废气涡轮增压器

  ②把中心壳的蜗轮端朝上宛如具体步骤①什么和什么述次序将板弹簧卡环、上浮的滚柱滚动轴承、转矩环顺序装人蜗轮端的滚柱滚动轴承孔中,在装上浮的滚柱滚动轴承时要主要把后侧有油槽的一边往右。


  ③用细尼龙绳自制的两大圆环图套在指头上,将两大高弹性隔绝环撑开,套人锅轮叶片轴隔绝环槽中,特别留意不可过度过猛,容易致使高弹性隔绝环持久和变形或脱落。


  ④在装有蜗轮定子和旋转叶轴上两个浮力封好环时留孔具体位置应安排好180°,再在封好环上抹上清洁卫生汽车机油,格外小心地将定子和旋转叶插到上面壳中去,二件套时需注意也不要使轴上台讲话阶及螺母碰伤进行上下浮动滚动轴承里孔外壁。为处理二件套时环从另一方面滑出或崩裂,浮力封好环相较于定子和旋转叶轴的位叠要居中,并靠自己上面壳座孔上锥面作疏导,使之能预祝滑人封好环座孔中。


  ⑤拿手掌托住已装人里间壳的齿轮离心扇叶,将齿轮离心扇叶产品出口处六角形台肩夹在台虎钳上,井拿手掌轻轻地揽住期间壳不使生成之外的倾俩,准备要处理齿轮滑片轴从期间壳中滑小。


  ⑥将阻力片和隔牢笼在轴上,再放抹上清潔柴油机油的阻力滚动联轴器,特别留意阻力滚动联轴器三视图左下方的进油孔要向上对齐在期间壳上的进油孔,第二步放上止动螺母,扭松4个螺拴后,将止动螺母翻边保障,锁起来4个联接。第二步再将另块阻力片套在轴上及存放在挡油板,特别留意挡油板上的导油舌,要伸入回油腔。


  ⑦将已可装回弹性封口环的轴封抹上清扫润滑油后装到压气机端气封板上相关联的座孔中去,装到前将3个环的留孔地理位置避开,使之相隔180°,另将“o”形硫化硫化橡胶封口设套人压气机气封板儿外圆的环槽中,方便方便压入后面壳,硫化硫化橡胶封口圈外圆的表面上适当的抹上些薄润滑油,再压人后面壳我们身体中去。


  ⑧在贴准电机定转子及压气机离心风机风叶上动平横符号后套上压气机离心风机风叶,将自锁螺母拧上并锁紧至与轴端口上的动平横符号贴准结束【在此的锁紧扭力为39~44N.m (4-4.5kgf.m)】,在锁紧时不允许的压气机离心风机风叶面对轴有螺杆旋转(若压气机离心风机风叶是不能安全套入轴上时,可将压气机离心风机风叶溶解热水烧水后再套入)。


  ⑨从台虎钳上取出已精好的组合公式件,按原來标出放进无叶蜗壳中,需注意在转配时不必歪掉免受碰伤涡轮增压叶子一流方面,第二步再装上锅轮端托板及止动垫圈,旋紧六角螺母【旋紧力距为39N .m (4kgf.m)】后,将止动垫圈翻边锁上7个螺母。


  ⑩将压气机身指向标志装到中壳中去,转配工艺前先将“v”形夹箍套人群·中壳,并注意力转配工艺时避免倾斜,否则压气机身脚弧部位碰伤压气机扇叶叶面超一流部位,装上“v”形夹箍并锁紧螺帽【锁紧载荷为14.7N -m (1.5kgf - m)】。  在中部壳进油孔中倒入卫生汽车机油后,用力晃动叶片应智能化回转,井出色测听,观察有元碰擦声。


  总装完后,需要对列举几项参与測量。  1.蜗轮压气机风机叶轮轴上中国联通量的在线侧量,把有千分表的吸铁表座放至蜗壳出入口型法兰部水平上,将千分表的在线侧量棒端部顶在蜗轮风机叶轮出入口型处的六角形台肩水平上,用手推拉风机叶轮轴即测量较大轴上中国联通量,其值应小于等于0. 25mm,若不超此值,则应进步骤检查报告止推联轴器及扭力片等各组合成件。此法可以使用于增压器机壳已装在超临界锅炉条件下的检验。


  2.压气机径向油隙,拿手指从径向压电机定转子轴上自锁螺母后,用软硬规精确测量压气机离心桨叶桨叶与压气电机外壳彼此世界最大间璩,此油隙应不低于0.15mm,超过此值应当进行拆装体检。体检时谨慎最好不要受损离心桨叶上桨叶,此法若为在已进行安装涡轮增压器的制冷机组勤奋行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
