580KW重油电站机并机柜钱路电力电气图目的：由快速充家用电AC220V/DC24V，展示电站机操控器适用效果额定电压开关电源DC24V。电站机启用后由KA5联络220V正中间继家用电效果额定电压两个启用电磁波。重油电站机操控器可以通过电磁波双回路把电站机的直流额定电压、额定电压，频繁，时速等电站机的各种类型规格电磁波回馈到操控器，由操控器释放指命。   当柴油密度电站机开机后，把电送回电启闭柜上边的主母排。操控器确认平台化把控高达要有状态开机汽油操控，起步操控，确认DC24V电磁阀启闭效果数据信息。电站机操控器确认端效果功率监控电路启闭，监控到需求隔离启闭开机端效果功率，操控器确认KA3电磁阀启闭效果分闸数据信息，合上主电启闭断路，隔离启闭分闸后分闸告诉灯亮。当操控平台化要有分闸的当时，确认KA四分闸电磁阀启闭效果分闸数据信息，主电启闭隔离启闭分闸，隔离启闭分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
顺序号	各称	具体型号型号	的单位	用户	加工厂
1	万用式构架塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量空调机组控制开关	HGM9510	只	2	众智
3	交流电主机电源模快	BAC06A	只	2	众智
4	中小型前面继电嚣	HH52P    DC24V	只	8	正泰
5	超小型前面继电气	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	环形，蓝色，M10	只	12	海坦
14	装修辅材		台	2	国优

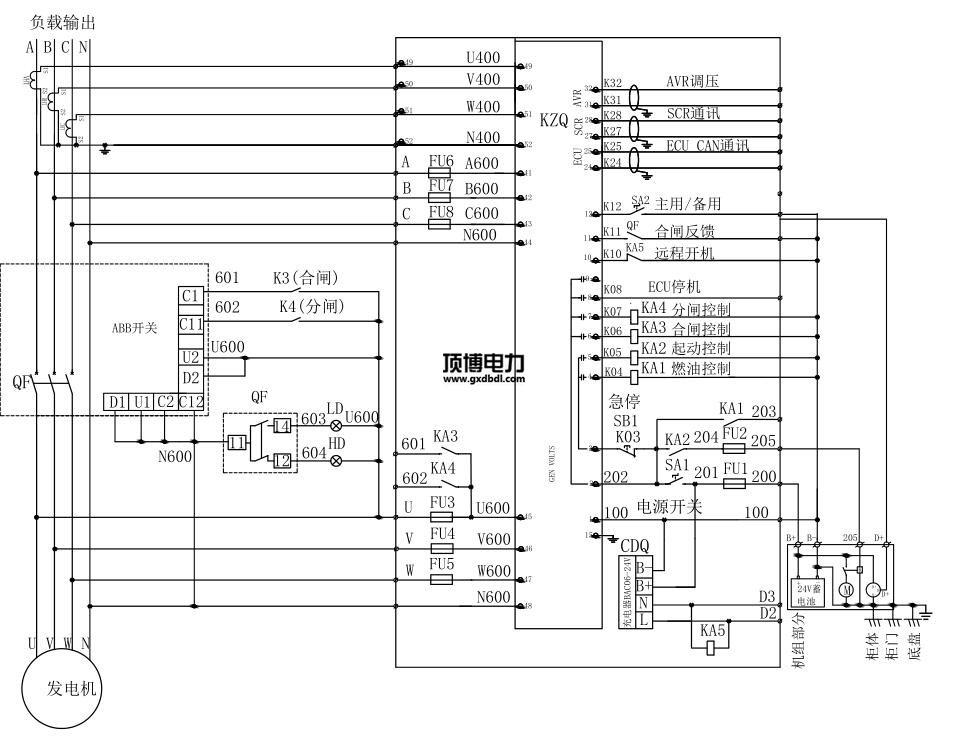

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.dizhuannin.com
