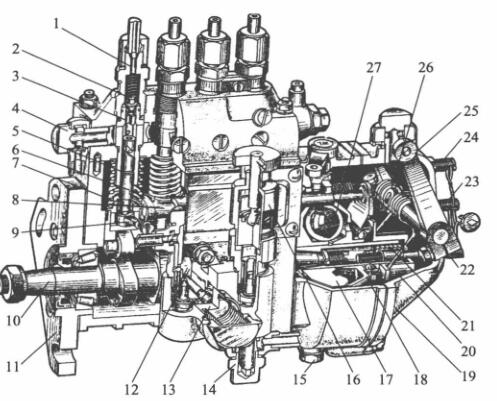

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

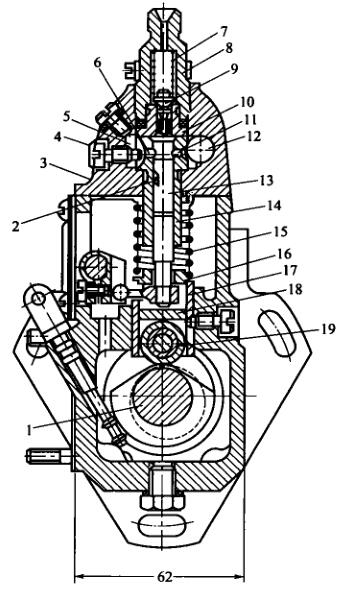

   I号喷油泵的分泵构造图

1-高压力进气软管直接头; 2-冒油阀; 3-冒油阀块; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵压簧; 8-油门撑杆;  9-控制臂; 10-气缸轴; 11-固定不动接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-推动盘; 18-从动盘; 19-外壳; 20-滑套; 21-效正压簧; 22-容量修改内六角螺丝; 23-怠速急停开关内六角螺丝; 24-高速路急停开关内六角螺丝; 25-可控硅调压器手柄; 26-可控硅调压器压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的重要性能是切实保障质量喷油开使时的更准的性，面对多缸汽油机们来说，更加切实保障质量各缸喷油时的不符性。起切实保障质量效应的脏器是中键下端到修正水泥垫块上平行面的的高强度H。当喷液压油泵轴承轴传动小齿轮与曲轴传动小齿轮取决于具体位置一段时，H越大，注塞泵关停进油孔的时早一些，喷油开使时也早一些。反过来就，H越小，喷油开使时越延后。因为要不同构思和实验设计推算出适合的中键体岗位的高强度H，以切实保障质量喷油开使时的更准的性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-准确定位螺丝; 5-回油道; 6-回油孔; 7-皮肤油多阀大拉簧片; 8-皮肤油多阀紧座;  9-皮肤油多阀; 10-皮肤油多阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大拉簧片; 16-大拉簧片座; 17-挺柱体:; 18-垫铁; 19-压轮

  针对于多缸机，各分泵的H值应一一对应。调控混凝土垫板在喷液压油泵出货时均已调好，不要随意对调。混凝土垫板是用耐磨涂层素材而成并举行热除理以加强氏硬度，所以在在安全使用中很难磨坏。如长事件在在安全使用后磨坏较多，可换面在在安全使用。

  喷汽液压真空泵泵体分下俩部分，喷汽液压真空泵上体适用装有注塞泵偶件及很油阀偶件，生殖器适用装有凸轮机构轴、滚珠体和输汽液压真空泵等。泵体前侧东部都有检视窗孔，并能查验和修正提供的用油量。顶部有检视静音车发动机机油面的检视孔。喷汽液压真空泵上体中含一点油道，与各注塞泵套筒上面的圆形油槽共通。圆形油槽则与注塞泵套筒上的进、回油孔共通。由输汽液压真空泵供来的高压低压油在进软管连线接头迈入油道中。油道中的静音车发动机学习压力由装在回软管连线接头内的回油阀调整，一规范坚持在5～10kPa超范围内。液压过低，在注塞泵下行速度时，静音车发动机不是很快在进油孔迈入注塞泵顶部油腔。当用油量太过而使液压增大时，剩下的静音车发动机会顶开回油阀流向静音车发动机细滤器中。
