1．活塞连杆及活塞环组的装配要求：

不同的手机型号的活塞杆环节构各不差不多，连杆关键所在激光术口也分平口和斜激光术口每种。活塞杆环环纵断面图案也各不差不多，但三责险主装和安装我们身体时，有颗个共同利益的一致的规范要求，见图2-5-10和图2-5-11。

1、活塞环环墙面向上标志  2、连杆轴颈  3、运作的导向  4、连杆体编码查询地段  5、wifi地段唇及wifi地段槽在同时侧  6、连杆  螺帽松掉时，此面被磨亮  7、连杆 螺帽没法对换和代用  8、连杆盖编码查询地段与连杆体一样的  9、运作的导向  10、连杆轴颈  11、此两边有“O”向 前标志  12、汽车机油喷钩让位口应在喷 钩两旁  13、电磁感应室（对YC6L机不偏轴）对正喷油嘴    图A、图B是活塞环环在下死点时连杆轴颈的运作的导向。注：1、对大部分激光切割口为平口的连杆连接时分不清朝前向后（YC4110机）2、对YC6112、YC4112机斜激光切割口连杆连接采使用来图B，剩余采使用来图AYC4110、YC4112、YC6105、YC6112、YC6113网络制式采用       注：1、2、3为环的留孔定位图2-5-11  活赛环留孔连接定位图

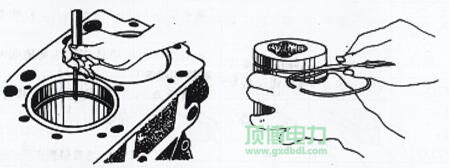

 使用缸筒环时要不同查检缸筒环与缸套、缸筒环槽针对间距。其最简单的方法是用缸筒环压入到缸套上止点时二元对立的本职工作方位通过查检，见图2-5-12。用塞尺查检其缩口间距一定要按照表2-5-5的规定规范。缸筒环与槽的针对间距查检表见图2-5-13。环与槽相对应的 其预估值应按照表2-5-5的规定规范。

图2-5-12  火塞环说话空闲时间的定期排查    图2-5-13  火塞环径向空闲时间的定期排查

表2-5-5活塞环开口间隙及轴向间隙的规定值

款型	首个道环心轴油隙mm	第2道环心轴间距mm	其次道环支承空闲时间mm	发动机活塞环留口厚度mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	几道张嘴0.4~0.6二道张嘴0.35~0.35十八道张口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	第一道说话0.35~0.55二道留口0.5~0.7十八道张口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一步缩口0.30~0.45二道张口0.60~0.85四道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	1道收口0.35~0.59二道留口0.60~0.8十八道张口0.25~0.45

提示信息：各形号火塞式环缩口空隙级限有效控制在2mm内。火塞式环径向空隙有效控制在  0.2mm之外为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。但如果标示不清，须按图2-5-4中的图A或图B按装，要确保活赛上的涡流效应室对正喷油嘴产权人。(3) 按归定扭力（见表2-5-6）牢固连杆螺帽后，旋转曲轴耍求机灵，确保连杆在连杆颈上的O.lmm以上内容的支承窜动量，但会拨动轻轻松松灵巧。

▲柴油车发伺服电机组机厂商消息提醒消费者要注意：在装配流程中，用专门用专用工具或干净彻底石料托住连杆大部分，预防碰伤缸套或连杆颈。表2-5-6各车型连杆螺丝扭力

机器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第一点次	50~80	50~70	60~80		60~90	60~80
	第一次	100~130	100~120	110~130	100~120	120~150	110~140
	再者次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

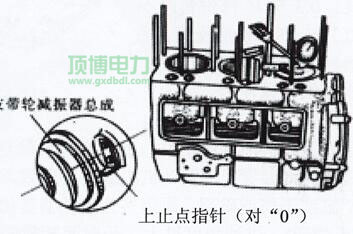

图2-5-15  标定1缸活塞式上止点标尺刻度 把汽缸转到上止点时，用磁吸千分表依次查看各缸汽缸对心肌细胞上立体图的高是量， 其计算结果为0.15～0.45 mm，各缸允差≤0.15mm。如果侧量计算结果进出较高，会 反应进行燃烧仓体积，几乎会从而造成汽缸打项物理现象。显示：谈谈只需换这部分连杆时，可按照表2-5-2需要作适量配选。需要深浅 头允差值越比较接近于原连杆允差指标值好。
